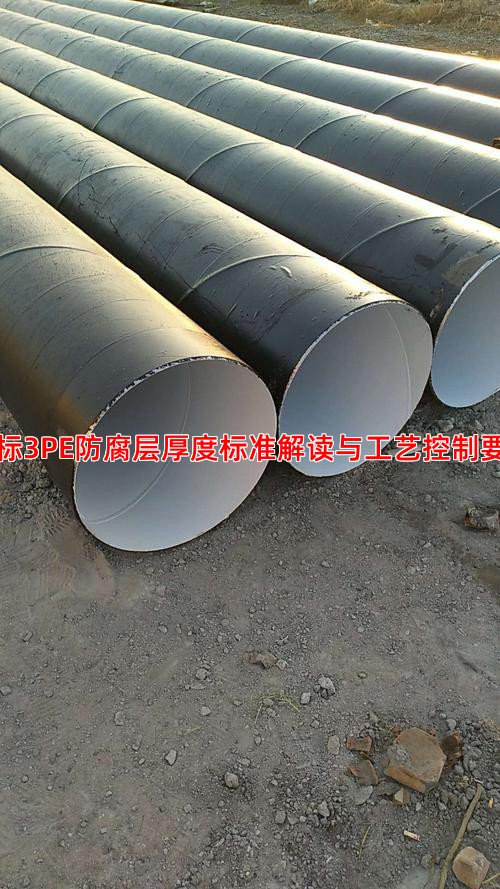

国标3PE防腐层厚度标准解读与工艺控制要点
在钢管生产工艺中，防腐层的质量控制直接关系到管道的服役寿命，尤其是对于高压、腐蚀或超低温输送管道等严苛工况。很多同行在采购或生产时，只关注钢管技术参数本身，却容易忽视防腐层厚度这一关键指标。今天，我就结合国标GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》以及我们多年的工艺实践，来详细解析一下。
3PE防腐层厚度标准与主要应用领域
根据国标GB/T 23257，3PE防腐层的总厚度与钢管公称直径、防腐等级直接相关。以常见的加强级为例，对于DN100-DN500的钢管，总厚度要求一般在2.5mm至3.7mm之间，其中环氧粉末层约≥120μm，胶粘剂层约170-250μm，其余为聚乙烯层。这个标准是钢管质量标准的核心部分，确保了防腐体系在机械保护、化学隔离和阴极剥离方面的综合性能。其主要用途非常广泛，尤其适用于埋地、水下等长输油气管道，以及穿越段、盐碱地等高腐蚀区域。近年来，随着液化天然气（LNG）等项目增多，经过特殊配方和工艺优化的3PE防腐层，也大量应用于超低温输送管道，其对低温抗冲击性和层间粘结力提出了更高要求。
生产工艺与质量控制的关键点
从技术角度来看，要达到并稳定控制国标厚度，钢管加工技术的每一个环节都至关重要。首先，钢管表面处理必须达到Sa2.5级，锚纹深度控制在50-90μm，这是保证环氧粉末附着力的基础。在实际生产中，我们通过中频加热将管体温度精准控制在200-240℃，这是环氧粉末固化与胶粘剂熔融共挤的关键窗口。工艺参数上，挤出机的温度、压力以及生产线速度必须联动匹配，我们通常将挤出温度设定在220℃±5℃，生产线速度根据管径调整，以保证各层厚度均匀。壁厚公差我们要求控制在±10%以内，这需要在线测厚仪实时监控。常见的缺陷如厚度不均、层间粘结力不足，多源于温度波动或表面清洁度不够。我们的探伤检测合格率长期保持在99.5%以上，核心就在于对这些细节的严格把控。
总之，3PE防腐绝非简单的“三层包裹”，而是一个系统的钢管生产工艺工程。选择合适的厚度等级、严格控制预处理温度与挤出参数，是保障管道长期安全运行的根本。如果您在钢管技术参数选择、防腐工艺或超低温输送管道应用中有任何具体问题，需要深入的技术支持或工艺咨询，欢迎随时来电交流探讨：13652031118。
客服1
