对比不同生产厂家的3PE钢管防腐施工工艺流程差异及其对产品优缺点的影响

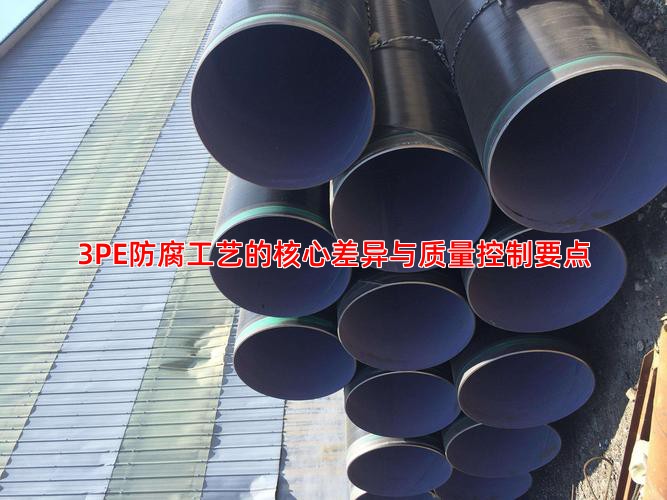

3PE防腐工艺的核心差异与质量控制要点

在钢管防腐领域，3PE防腐技术因其优异的耐腐蚀性能已成为行业主流。然而，不同厂家的施工工艺细节差异，直接决定了终产品的使用寿命和可靠性。从我十多年的现场经验来看，许多用户只关注价格，却忽略了工艺细节对产品本质的影响，这是一个常见的误区。要理解3PE钢管与普通钢管区别，关键在于剖析其复合结构——熔结环氧粉末（FBE）、胶粘剂层和聚乙烯层的协同作用，而这正是钢管生产工艺的核心。

关键工艺参数对产品性能的直接影响

不同厂家的工艺差异首先体现在预处理和加热环节。根据我们的工艺实践，钢管表面抛丸除锈必须达到Sa2.5级，锚纹深度控制在50-90μm，这是粉末附着的基石。一些厂家为求速度降低标准，必然导致底层附着力下降。其次，中频加热温度是核心钢管技术参数。我们严格控制在230±10℃，温度过低粉末无法充分胶化，过高则易焦化。我曾见过有的生产线温度波动超过30℃，其产品短期检测可能合格，但长期抗阴极剥离能力必然不足。后，挤出缠绕环节的张力与温度控制，直接影响聚乙烯层的残余应力与层间粘结力，这是衡量钢管质量标准的关键内控指标。

从缺陷反推工艺优化与实操建议

在实际生产中，常见的缺陷如聚乙烯层翘边、针孔、粘结力不足，都是工艺控制不严的直接体现。例如，翘边往往源于胶粘剂涂覆温度与挤出温度不匹配，我们通过将钢管加工技术中的胶粘剂挤出机温度与聚乙烯挤出机温度梯度差控制在合理范围，有效解决了此问题。对于3PE钢管与普通钢管区别的终验证，不能仅依赖出厂报告。我建议用户关注几个关键检测点：一是采用电火花检漏仪全数检测，确保无漏点；二是对环氧粉末涂层进行壁厚公差控制在±10%内的测量；三是定期抽样进行第三方阴极剥离（CD）测试，标准应高于48小时剥离半径≤8mm。防腐层的质量是管道寿命的保障，细微的工艺偏差会在数年后的运行中放大为致命缺陷。

钢管防腐是一项系统工程，每一个参数都关乎终产品的战场表现。若您在选型或应用中遇到具体技术难题，例如工艺参数优化或缺陷分析，欢迎来电进行深度技术交流。需要技术支持或工艺咨询，可拨打13652031118，我们可以结合您的具体工况提供更具针对性的建议。
